Какие источники опасной энергии необходимо блокировать по системе LOTO

При техническом обслуживании, ремонте, очистке, наладке и других работах с оборудованием опасность может сохраняться даже после штатной остановки машины. Причиной становятся подключённые источники питания, давление в трубопроводах и пневмосистемах, движущиеся по инерции механизмы, поднятые элементы конструкций, сжатые пружины, нагретые поверхности, химические вещества и другие формы энергии.

Практическая задача LOTO состоит в том, чтобы определить все опасные источники энергии оборудования, физически изолировать оборудование от них, заблокировать устройства изоляции, устранить или удержать накопленную энергию и проверить результат до начала работ.

Что такое опасная энергия

Опасной можно считать энергию, которая при неожиданном высвобождении, передаче или запуске способна создать опасное воздействие на человека. Для LOTO принципиально важно учитывать не только энергию, поступающую в оборудование извне, но и ту, что уже находится внутри машины или технологической системы. OSHA прямо относит к источникам опасной энергии при техническом обслуживании электрическую, механическую, гидравлическую, пневматическую, химическую, тепловую и другие виды. При этом оборудование считается находящимся под воздействием энергии и тогда, когда оно содержит остаточную или накопленную энергию. [2, 3]

ГОСТ ISO 14118-2023 отдельно рассматривает:

• источники питания — например, электрические, гидравлические и пневматические;
• накопленную энергию — например, связанную с силой тяжести и сжатыми пружинами;
• внешние источники — в частности, воздействие ветра.

При подготовке оборудования к ремонту необходимо определить не только, откуда энергия поступает, но и где она может оставаться после отключения. Нулевая энергия при ремонте обязательна для безопасности персонала.

Например, электродвигатель можно отключить от питающей сети, но вращающийся маховик продолжит движение по инерции. Гидроцилиндр можно отключить от насосной станции, однако в гидролинии может сохраняться давление. Поднятая часть механизма может оставаться в положении, при котором её падение возможно под действием силы тяжести. Поэтому процедура LOTO должна учитывать полный энергетический контур оборудования.

Какие источники энергии бывают на производстве

Конкретный набор источников энергии на производстве зависит от конструкции машины и технологического процесса. На одном объекте может присутствовать только электрическая и механическая энергия, на другом одновременно действуют электрическая, гидравлическая, пневматическая, тепловая, химическая и гравитационная составляющие.

Какие виды энергии необходимо блокировать? К основным категориям относятся:

• Электрическая: электросеть, аккумуляторы, конденсаторы, электрические приводы.
• Механическая: вращающиеся и движущиеся детали, маховики, пружины, натянутые элементы.
• Гидравлическая: насосы, гидроцилиндры, гидроаккумуляторы, трубопроводы с рабочей жидкостью под давлением.
• Пневматическая: компрессоры, ресиверы, пневмоцилиндры, трубопроводы со сжатым воздухом или газом.
• Тепловая: пар, горячая вода, нагретый металл, технологические поверхности и среды.
• Химическая: реагенты, горючие, токсичные, коррозионные и другие опасные вещества.
• Гравитационная: поднятые грузы, части механизмов, противовесы.
• Кинетическая: вращающиеся или перемещающиеся элементы, обладающие движением.
• Остаточная/накопленная: давление, заряд конденсаторов, энергия пружин, инерционное вращение и другие формы энергии, сохранившиеся после отключения.

В зависимости от технологии необходимо учитывать любые источники, которые способны привести к непреднамеренному движению, запуску, выбросу вещества или другому опасному воздействию.

Электрическая энергия

Опасная электрическая энергия — один из наиболее очевидных источников риска при ремонте оборудования, однако электрическая часть LOTO не ограничивается отключением автомата.

Источниками могут быть:

• вводный или распределительный электрический аппарат;
• автоматические выключатели;
• разъединители;
• силовые цепи;
• отдельные цепи питания приводов и исполнительных механизмов;
• аккумуляторные батареи;
• конденсаторы и другие элементы, способные сохранять электрический заряд;
• резервные источники питания;
• независимые цепи управления или вспомогательные системы.

Важно! Стоит различать орган управления и устройства блокировки энергии. Кнопки, переключатели управления и аналогичные элементы цепей управления сами по себе не считаются устройствами, физически изолирующими источник энергии. Для LOTO требуется устройство, которое физически предотвращает передачу или высвобождение энергии.

Поэтому на практике необходимо определить конкретную точку электрической изоляции и возможность её блокировки. После отключения требуется проверить отсутствие опасного состояния.

Механическая энергия

Опасная механическая энергия оборудования связана с движением либо возможностью движения деталей. К примеру, на производстве возможен случайный запуск систем при отсутствии защитных механизмов.

Источники механической энергии:

• вращающиеся валы;
• маховики;
• шкивы;
• вентиляторы;
• роторы;
• приводные механизмы;
• движущиеся каретки;
• натянутые ремни;
• сжатые или растянутые пружины;
• элементы, удерживаемые механическими фиксаторами.

Механическая энергия может существовать в двух принципиально разных состояниях:

• Первое — оборудование продолжает получать энергию от внешнего источника и способно двигаться после подачи команды.
• Второе — внешний источник уже отключён, но сама движущаяся часть продолжает движение по инерции либо в конструкции сохраняется энергия деформированного элемента.

В последнем случае выключение питания не устраняет опасность автоматически. В качестве примеров остаточной энергии можно привести вращающиеся маховики и пружины; такие источники должны быть остановлены, рассеяны или надёжно удержаны. При наличии опасного перемещения может потребоваться механическое блокирование или удержание элемента в безопасном положении.

Гидравлическая энергия

Гидравлические системы используют жидкость под давлением для передачи энергии. Источниками гидравлической энергии могут быть:

• насосные установки;
• гидроцилиндры;
• гидромоторы;
• гидроаккумуляторы;
• напорные трубопроводы;
• шланги;
• клапаны;
• другие элементы гидросистемы, в которых может сохраняться давление.

Отключение электропитания гидростанции не означает автоматического исчезновения гидравлической энергии оборудования. Давление может сохраняться в отдельных участках системы, а исполнительный механизм может перемещаться при изменении положения клапана или утрате удерживающего давления.

Поэтому процедура LOTO для гидравлики предусматривает:

• остановку насосного оборудования;
• изоляцию гидросистемы от источника энергии;
• блокировку соответствующих запорных устройств;
• сброс давления предусмотренным способом;
• удержание элементов, движение которых может происходить под действием давления или силы тяжести;
• проверку отсутствия опасного давления и возможности движения.

Также необходим контроль остаточной энергии в гидравлических системах и сброс давления для обеспечения безопасного состояния оборудования.

Пневматическая энергия

Пневматическое оборудование использует энергию сжатого воздуха или газа. Источники пневматической энергии:

• компрессоры;
• ресиверы;
• пневмоцилиндры;
• пневмомоторы;
• пневматические линии;
• распределительные устройства;
• трубопроводы и шланги;
• элементы, в которых сохраняется давление после остановки компрессора.

Основной риск связан с тем, что воздух или газ под давлением способен привести в движение исполнительный механизм даже после отключения основного оборудования. Поэтому при блокировке энергии LOTO необходимо предусматривать физическую изоляцию соответствующей линии и снятие остаточного давления либо иное предусмотренное конструкцией безопасное состояние.

Для пневматических систем особенно важно учитывать возможность повторного накопления энергии. Если давление может вновь возникнуть в изолированном участке, одной операции по сбросу давления недостаточно: необходимо исключить повторное поступление опасной пневматической энергии и предусмотреть контроль состояния системы.

Тепловая энергия

Тепловая энергия оборудования связана с высокой или низкой температурой материалов, технологических сред и самих машин. Источниками могут быть:

• пар;
• горячая вода;
• нагретые технологические жидкости;
• расплавы;
• нагретые поверхности оборудования;
• теплоносители;
• элементы нагревательных систем;
• криогенные или иные низкотемпературные среды.

Опасность сохраняется после отключения нагрева, поскольку температура оборудования и среды снижается не мгновенно. В зависимости от технологии процедура изоляции источников энергии LOTO может включать изоляцию подачи теплоносителя или пара, перекрытие соответствующих линий, снижение давления, слив среды, охлаждение оборудования и проверку достижения безопасного состояния.

Химическая энергия

Химические вещества могут создавать опасность за счёт своих физико-химических свойств и способности причинить вред при контакте, выбросе, смешении или неконтролируемом поступлении в рабочую зону. Источники химической энергии:

• трубопроводы с химическими веществами;
• ёмкости;
• реакторы;
• насосные системы;
• дозирующие установки;
• резервуары;
• технологические линии;
• системы хранения и подачи реагентов.

При изоляции опасной энергии LOTO необходимо учитывать не только энергию оборудования в традиционном понимании, но и опасное воздействие технологической среды. Изоляция может предусматривать закрытие и блокировку соответствующих клапанов, физическое отсоединение участков, установку предусмотренных конструкцией заглушек, дренирование, промывку, дегазацию и другие технологические операции.

Гравитационная и кинетическая энергия

Этот тип энергии особенно важен для оборудования, в котором отдельные элементы могут находиться выше рабочего уровня. Источники гравитационной энергии:

• поднятые платформы;
• прессовые плиты;
• стрелы и консоли;
• подвешенные грузы;
• поднятые крышки;
• вертикальные каретки;
• подвижные части станков.

Если такой элемент может переместиться вниз после отключения привода или потери давления, его необходимо удержать в безопасном положении предусмотренным способом.

ГОСТ ISO 14118-2023 относит накопленную энергию, связанную с силой тяжести, к источникам, которые необходимо учитывать при предотвращении непреднамеренного пуска. Кинетическая энергия связана с уже движущимися объектами. Это может быть вращение ротора, маховика, вентилятора, барабана или другого механизма.

Остаточная и накопленная энергия

Остаточная энергия оборудования — одна из ключевых причин, по которой LOTO нельзя сводить к выключению машин. К таким источникам относятся:

• электрический заряд конденсаторов;
• давление в гидравлических системах;
• давление в пневматических системах;
• сжатые или растянутые пружины;
• вращение маховиков;
• поднятые элементы;
• напряжённые механические детали;
• горячие среды и поверхности;
• другие виды энергии, сохранившиеся после отключения.

После применения устройств блокировки или маркировки требуется устранить, отсоединить, удержать или иным способом сделать безопасной потенциально опасную накопленную или остаточную энергию.

Как определить источники энергии на конкретном оборудовании

Определение опасных источников энергии оборудования выполняется для конкретной машины или технологического комплекса. Универсального перечня, который можно одинаково применить ко всем видам оборудования, нет.

При разработке LOTO процедуры для изоляции энергии необходимо установить:

• все внешние источники питания;
• точки подключения;
• все устройства изоляции;
• направления поступления энергии;
• возможные вторичные источники;
• элементы, способные сохранять энергию после отключения;
• возможность повторного накопления энергии;
• механизмы, способные двигаться под действием силы тяжести;
• участки трубопроводов и ёмкостей, в которых могут сохраняться давление или технологическая среда;
• взаимосвязи оборудования с соседними машинами и системами.

Основа для такой работы — техническая документация оборудования, электрические схемы, гидравлические и пневматические схемы, инструкции производителя, результаты обследования оборудования и анализ выполняемых работ.

Особенно важно проверять фактическую конфигурацию оборудования. Документация может не отражать последующие модернизации, дополнительные линии питания, установленные блоки или изменения технологической обвязки. Именно поэтому качественная разработка процедур блокировки оборудования должна быть привязана к конкретному оборудованию, его конфигурации и выполняемой операции.

Как изолировать и заблокировать источники энергии по LOTO

В общем виде процедуры LOTO включают несколько взаимосвязанных действий:

1. Определение источников энергии. Перед отключением стоит знать вид, расположение и характеристики энергии, которую предстоит контролировать.

2. Штатная остановка оборудования. Машины останавливают установленным способом.

3. Физическая изоляция. Все необходимые устройства изоляции переводят в безопасное положение. Это могут быть электрические разъединители, автоматические выключатели, клапаны и другие устройства, которые физически предотвращают передачу энергии.

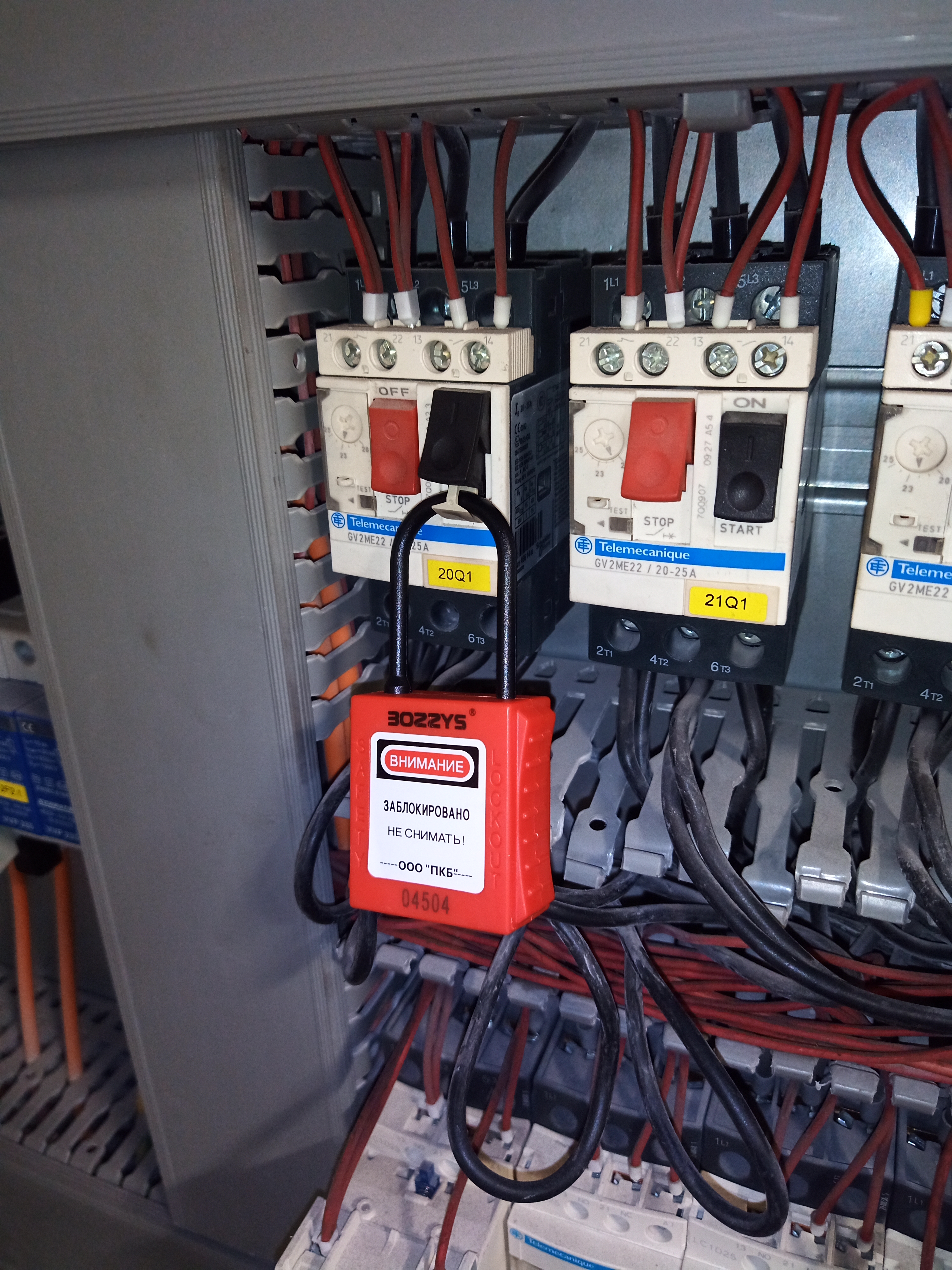

4. Блокировка. На устройства изоляции устанавливают подходящие LOTO-устройства: индивидуальные замки, блокираторы автоматических выключателей, блокираторы клапанов, групповые устройства, блокираторы штепсельных соединений и другие специализированные приспособления, которые имеются на предприятии после внедрения системы LOTO.

5. Маркировка. Используются информационные бирки и другие средства идентификации, предусмотренные процедурой предприятия.

6. Устранение остаточной энергии. Давление сбрасывается, накопленная энергия рассеивается, движущиеся части останавливаются, потенциально падающие элементы блокируются или удерживаются.

7. Проверка. До начала работ необходимо убедиться, что изоляция действительно достигнута и источники опасности при ремонте оборудования не представляют угрозы.

Таким образом, блокировка источников энергии LOTO предполагает не только отключение питания, но и физическую изоляцию, блокировку, устранение или удержание остаточной энергии и проверку отсутствия опасного воздействия. Именно эта последовательность отличает систему управления опасной энергией от обычной процедуры выключения оборудования.

Как проверить отсутствие энергии перед началом работ

Проверку проводит ответственный персонал на предмет того, что выполненные действия по изоляции, блокировке и рассеянию энергии дали требуемый результат. Также требуется до начала работ проверить эффективность изоляции. В типовой процедуре проверки отсутствия энергии LOTO предусматривается, необходимо предварительно убедиться в отсутствии людей в опасной зоне, затем проверить изоляцию с использованием штатного органа управления или соответствующего метода испытания. После проверки орган управления возвращают в предусмотренное безопасное положение.

Метод проверки должен подтверждать именно тот параметр, который связан с опасностью. Например, индикация «выключено» на панели управления сама по себе не доказывает физическую электрическую изоляцию. Аналогично закрытие управляющего клапана без проверки состояния участка системы не всегда подтверждает отсутствие давления.

Если оборудование содержит несколько источников энергии, проверять необходимо результат изоляции каждого источника, который может создать опасное воздействие при выполняемой работе.

Какие источники энергии необходимо блокировать при ремонте оборудования
